Запустите программу после установки. Установив указатель мыши на чистое поле чертежа, покрутите колесико мыши. Должны появиться большие и малые точки в углах сетки чертежа. С левой стороны чертежа должны быть показаны элементы одной из библиотек sPlan 7.0. Если это поле чисто, значит в настройках программы надо прописать пути к библиотекам элементов. Для начала проверьте наличие этих самых библиотек. Идем в C:\Program Files\Splan70. В ней должна быть папка BIBO. Открыв ее, видим еще 4 папки - ГОСТ, Дополнительная, Старая, Утолщенная. В настройках программы Настройки -> Настройки по умолчанию -> Библиотеки в окне нажмем кнопку Добавить. В новом окне щелчками мыши укажем путь к нужной библиотеке (например, C:\Program Files\Splan70\BIBO\ГОСТ). Название new изменим на ГОСТ и жмем Ok. Также прописываем пути к другим библиотекам. После этого при запуске Splan 7.0 с левой стороны чертежа должны отображаться элементы выбранной библиотеки. Если элементы не показываются, нажмите на иконку в виде книги и в раскрывшемся списке выберите нужную библиотеку.

Чтобы поместить выбранный элемент на поле чертежа, его нужно перетащить мышкой из библиотеки на поле чертежа. Таким образом набрасываем элементы на поле чертежа. Остается соединить выводы элементов линиями и отметить соединения элементов точками. Чтобы провести линию, надо включить этот инструмент на панели инструментов. Панель инструментов находится в вертикальной колонке между элементами библиотек и листом чертежа. Подводим мышку к выводу элемента, щелчок левой кнопкой, ведем линию до первого поворота, снова щелчок и так ломаной линией соединяем несколько выводов. В конце линии опять щелчок левой кнопкой и, не сдвигая мыши, щелчок правой кнопкой для фиксации линии. Линия выделится квадратиками. Внизу окна программы есть подсказка, какие действия допустимы в данный момент. Щелкнем инструмент Указка для выхода из этого режима. Чтобы поставить точки, обозначающие соединения проводов, включим инструмент Узел .

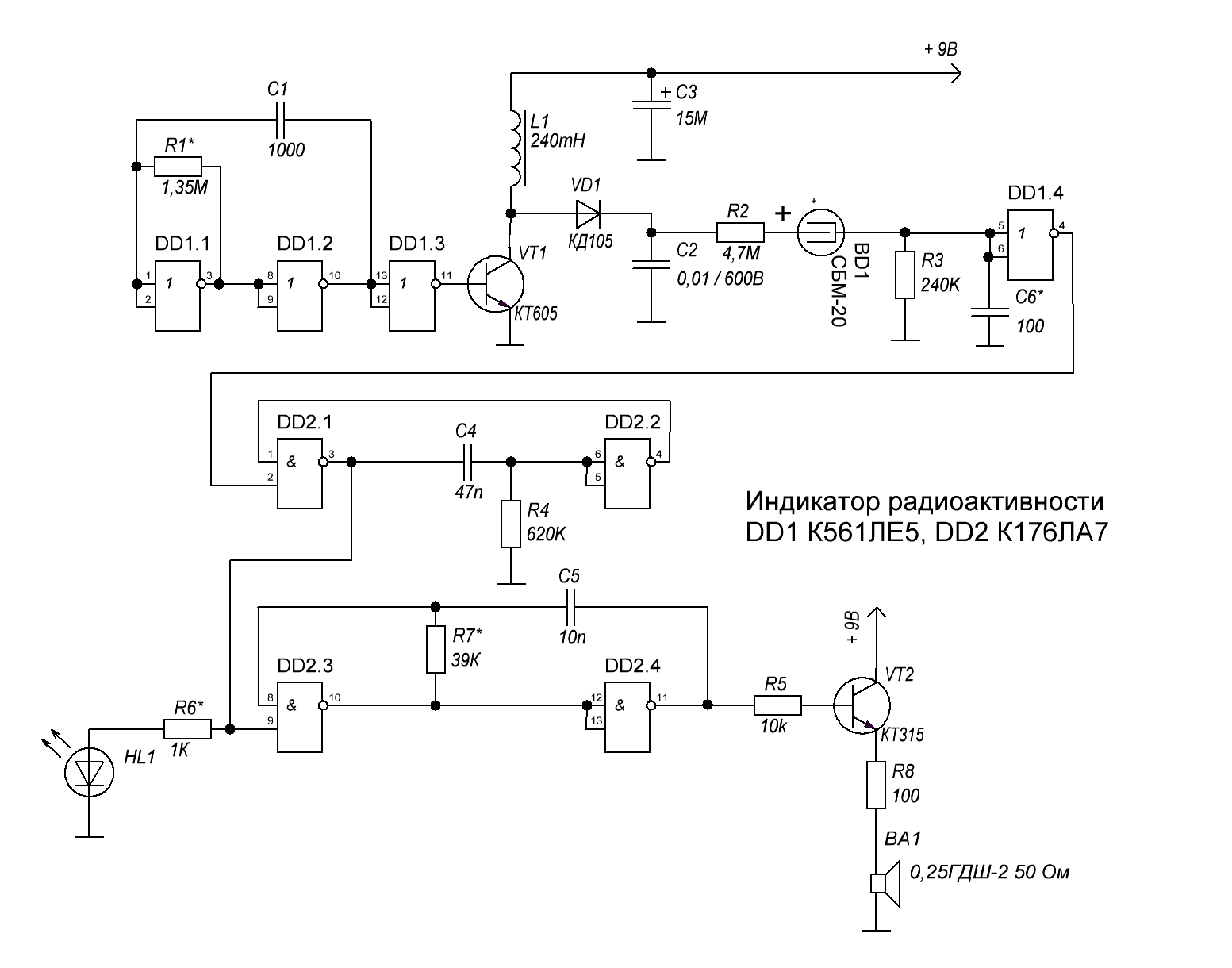

    В библиотеке есть логические элементы микросхем, но на чертеже выводы микросхем попадают как раз посередине узлов сетки и красиво соединить их линиями не получится. Здесь может выручить следующий прием. Также как в MS Worde, в программе работают микроперемещения. Выделим элемент, нажимаем и держим клавишу Shift, несколько раз жмем клавишу стрелки для микроперемещений в нужном направлениии, пока вывод не совместится с узлом сетки. После этого удается соединить линиями выводы элементов.

    Для того, чтобы линии не получались наклонными, нужно соблюдать простое правило - границы элементов не должны перекрываться, не должно быть нахлеста. Лучше всего оставлять зазор для удобства подведения соединительных линий. Границы элемента показываются маленькими квадратиками при щелчке по этому элементу.

    Если на схеме несколько однотипных логических элементов, приходится изменять номера выводов. Для этого выделить элемент микросхемы, правой кнопкой мыши выбрать Свойства, затем нажать кнопку Редактор, на увеличенном изображении щелкнуть по цифре, в появившемся окне изменить текст, т.е. этот номер вывода, нажать Ok и выйти из Редактора - щелчок по зеленой галке (Ok). Также в меню Свойства элемента можно изменить название элемента, его номер (если снять галку Автонумерация). В строке Номинал можно изменить номинал и затем нажать Ok. Если какой-то текст не нужно показывать на чертеже, снимите галку Показывать в этом пункте.

Произвольный текст можно написать с помощью инструмента , блок текста - инструментом .
Схема сохраняется в файле с расширением .spl. Программа разработана немецкой фирмой ABACOM.
